उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: एचजेड10
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 10X10X10 सेमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 20000 टुकड़ा / टुकड़े प्रति माह
उत्पाद का नाम: |
संयोजन स्विच |
मानक: |
जीबी/टी14048.3, आईईसी 60947-3 |
उपयोग श्रेणियाँ: |
एसी-22ए, डीसी-21ए, एसी-3 |
नामित आवृत्ति: |
50/60 हर्ट्ज |
रेटेड कार्यशील वोल्टेज Ue (V): |
एसी380वी/डीसी220वी |
सहमत थर्मल धारा Ith (A): |
10ए 25ए 60ए 100ए |
रेटेड इन्सुलेशन वोल्टेज Ui (V): |
500 वी |
परिवेश का तापमान: |
-5℃~+40° सेल्सियस |
उत्पाद का नाम: |
संयोजन स्विच |
मानक: |
जीबी/टी14048.3, आईईसी 60947-3 |
उपयोग श्रेणियाँ: |
एसी-22ए, डीसी-21ए, एसी-3 |
नामित आवृत्ति: |
50/60 हर्ट्ज |
रेटेड कार्यशील वोल्टेज Ue (V): |
एसी380वी/डीसी220वी |
सहमत थर्मल धारा Ith (A): |
10ए 25ए 60ए 100ए |
रेटेड इन्सुलेशन वोल्टेज Ui (V): |
500 वी |
परिवेश का तापमान: |
-5℃~+40° सेल्सियस |

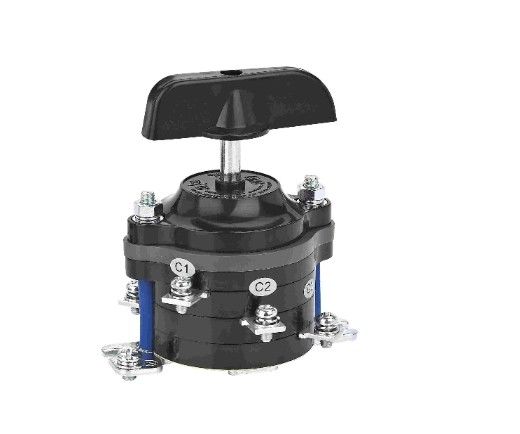

HZ10 सीरीज 10A 25A 60A 100A संयोजन स्विच AC380V/DC220V बिजली आपूर्ति स्विच
उत्पाद का वर्णन:
HZ10 सीरीज का संयोजन स्विच मुख्य रूप से 50 हर्ट्ज या 60 हर्ट्ज की वैकल्पिक धारा की आवृत्ति, 380 V AC तक के वोल्टेज और 220 V DC तक के सीधी धारा के वोल्टेज वाले सर्किट के लिए उपयुक्त है।यह सर्किट कनेक्ट या डिस्कनेक्ट करने के लिए कम बार अंतराल पर मैन्युअल संचालन के लिए डिज़ाइन किया गया है, बिजली के स्रोतों या भारों के बीच स्विच करें, और सर्किट को मापें। इसका उपयोग छोटी क्षमता वाले मोटर्स को नियंत्रित करने के लिए भी किया जा सकता है।
मानकों को पूरा करेंः GB/T14048.3, आईईसी 60947-3.
उत्पाद विनिर्देशः
| मॉडल | स्वीकृत थर्मल करंट Ith (A) | नामित इन्सुलेशन वोल्टेज Ui ((V) | AC-22A | डीसी-21ए | एसी-3 | |||
| यूए ((V) | ले ((ए) | यूए ((V) | ले ((ए) | यूए ((V) | ले ((ए) | |||
| HZ10-10 | 10 | 500 | 380 | 10 | 220 | 10 | 380 | 3 |
| HZ10-25 | 25 | 25 | 25 | 380 | 6.3 | |||
| HZ10-60 | 60 | 60 | 60 | - | - | |||
| HZ10-100 | 100 | 100 | 100 | - | - | |||
वर्गीकरण:
●अनुप्रयोग के अनुसार: एकल बिजली आपूर्ति स्विच; दोहरी बिजली आपूर्ति या दोहरी सर्किट हस्तांतरण स्विच (कोड पी);
तीन-सर्किट ट्रांसफर स्विच (कोड S); चार-सर्किट ट्रांसफर स्विच (कोड G);
●स्थापना के प्रकार के अनुसार: सामने के पैनल के वायरिंग प्रकार; पीछे के पैनल के वायरिंग प्रकार;
●ध्रुवों की संख्या के अनुसार: एकल ध्रुव, डबल ध्रुव, तीन ध्रुव, चार ध्रुव;
●खण्डों की संख्या के अनुसार: एक खंड, दो खंड, तीन खंड, चार खंड, छह खंड।
नोट: तीन सर्किट और चार सर्किट ट्रांसफर स्विच केवल तीन ध्रुवों या उससे कम के साथ ही बनाए जा सकते हैं।
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
● परिवेश का तापमान -5°C~+40°C है, 24 घंटे के दौरान औसत तापमान +35°C से अधिक नहीं हो सकता।
●ऊंचाईः ≤2000 मीटर।
●वायुमंडल की स्थिति:
1आर्द्रता: वायुमंडल का सापेक्ष आर्द्रता अधिकतम तापमान +40°C होने पर 50% से अधिक नहीं हो सकती है; निम्न तापमान की स्थिति में बहुत अधिक सापेक्ष आर्द्रता स्वीकार्य है,उदाहरण के लिए, जब तापमान +20°C तक पहुँचता है, तो सापेक्ष आर्द्रता 90% तक होती है, जिसमें तापमान परिवर्तनों के कारण उत्पाद की सतहों पर होने वाले संघनक को ध्यान में रखा जाता है।
2प्रदूषण का स्तरः 3.
●स्थापना की स्थितिः
1.एचजेड१० श्रृंखला के संयोजन स्विच को बिना किसी महत्वपूर्ण झटके, टक्कर, कंपन और बारिश या बर्फ के संपर्क में आने के वातावरण में स्थापित किया जाना चाहिए।
2यह ऐसे वातावरण में स्थापित किया जाना चाहिए जिसमें विस्फोट या धातुओं को क्षय करने और इन्सुलेशन (चालक धूल सहित) को नुकसान पहुंचाने वाले पदार्थों का खतरा न हो।
3स्थापना श्रेणी: III.
