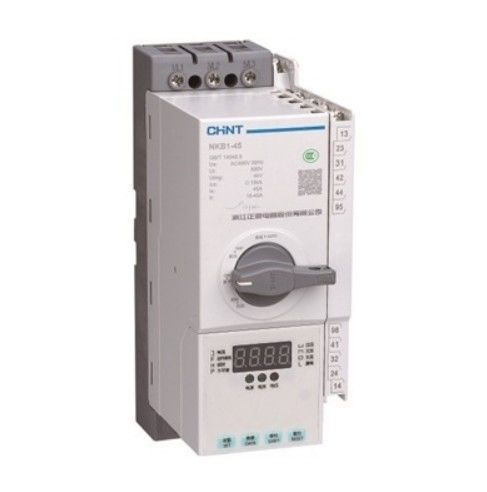

NKB1-125 सीपीएस नियंत्रण और सुरक्षात्मक स्विचिंग डिवाइस 3पोल्स शॉर्ट सर्किट सुरक्षा

NKB1-125 सीपीएस नियंत्रण और सुरक्षात्मक स्विचिंग डिवाइस 3पोल्स शॉर्ट सर्किट सुरक्षा

उत्पाद का वर्णन:

NKB1 श्रृंखला नियंत्रण और सुरक्षा स्विचिंग डिवाइस (CPS) मुख्य रूप से 50 Hz (या 60 Hz) पर AC सर्किट में उपयोग किया जाता है, जिसमें 690 V तक का नामित कार्य वोल्टेज होता है,एक नामित कार्य करंट 1 A से 125 A तक, एक नियंत्रक सेटिंग वर्तमान 0.4 A से 125 A, और एक नियंत्रित मोटर शक्ति रेंज 0.12 kW से 55 kW तक है। यह कनेक्ट करने, ले जाने में सक्षम है,और सामान्य परिस्थितियों में वर्तमान को तोड़ने (निर्दिष्ट अधिभार परिस्थितियों के तहत सहित) और भी कनेक्ट कर सकते हैं, एक निश्चित समय के लिए ले जाने के लिए, और निर्दिष्ट असामान्य परिस्थितियों (जैसे शॉर्ट सर्किट) के तहत वर्तमान को तोड़ने।

एनकेबी1 श्रृंखला स्विच विभिन्न स्थितियों, प्रणाली वितरण और मोटर सुरक्षा और नियंत्रण प्रणालियों, बुनियादी ढांचे, भवनों, दूरसंचार और अन्य अनुप्रयोगों के लिए उपयुक्त हैं।

मानकों के अनुरूपः आईईसी 60947-6-2 और जीबी/टी 14048।9.

उत्पाद विनिर्देशः

उत्पाद की विशेषता:

●एनकेबी1 श्रृंखला सीपीएस एकीकृत मॉड्यूलर संरचना को अपनाता है, जिसमें सर्किट ब्रेकर, संपर्ककर्ता, ओवर लोड रिले, स्टार्टर, डिस्कनेक्टर आदि के मुख्य कार्य शामिल हैं।

●छोटे वॉल्यूम और उच्च विश्वसनीयता के साथ, इसमें उच्च लघु वर्तमान तोड़ने की क्षमता और छोटी फ्लैश-ओवर दूरी के फायदे शामिल हैं। यह विपरीत समय देरी सुरक्षा प्रदान कर सकता है,शॉर्ट सर्किट शॉर्ट टाइम डिले सुरक्षा, त्वरित शॉर्ट सर्किट सुरक्षा, और तेजी से शॉर्ट सर्किट सुरक्षा। एक बार आवश्यकताओं के अनुसार फ़ंक्शन का चयन किया जाता है, यह विभिन्न मोटर स्टार्टअप के लिए सुरक्षा प्रदान कर सकता है,नियंत्रण सर्किट और वितरण सर्किट सटीक और रिलेबल प्रदर्शन के साथ.

●NKB1 श्रृंखला उत्पाद में आवरण, विद्युत चुम्बकीय संचरण तंत्र, संचालन तंत्र, मुख्य सर्किट संपर्क सेट, बुद्धिमान रिलीज़ और सहायक संपर्क शामिल हैं,और स्थानीय या दूरस्थ रूप से सर्किट के निर्माण और टूटने को नियंत्रित कर सकते हैं.

●सीपीएस में विभिन्न प्रकार के सर्किट सुरक्षा कार्य होते हैंः स्टार्ट में देरी, चरण में विफलता, तीन चरणों में असंतुलन, वर्तमान के नीचे, ओवर वोल्टेज, ओवर वोल्टेज आदि।

●सीपीएस के विभिन्न प्रकार हैं: मूल प्रकार, अग्निशमन प्रकार, रिसाव प्रकार, संचार प्रकार। पूरी श्रृंखला के उत्पादों में अलगाव का कार्य होता है।

●सीपीएस में उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा करने के लिए एक प्रमुख वसूली समारोह और स्व-सेटिंग फ़ंक्शन है।

●सीपीएस में दो नियंत्रण मोड हैंः रिमोट ऑटोमैटिक कंट्रोल और लोकल मैनुअल कंट्रोल। इसमें पैनल इंडिकेशन और मैकेनिकल और इलेक्ट्रिकल सिग्नल अलार्म फंक्शन है।

परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः

● परिवेश का तापमानः -5°C~+40°C, औसत दिन का तापमान मूल्य ≤ +35°C। यह कम समय के लिए -25°C~+70°C पर विश्वसनीय रूप से काम कर सकता है।

●ऊंचाईः ≤2000 मीटर, 2000 मीटर से अधिक होने पर हर 1000 मीटर पर 10% घट जाती है।

● आर्द्रताः जब परिवेश का वायु तापमान +40 डिग्री है, तो सापेक्ष आर्द्रता ≤ 50% है; उच्च सापेक्ष आर्द्रता कम तापमान पर अनुमति दी जाती है। जब औसत मासिक न्यूनतम तापमान +25 डिग्री सेल्सियस होता है,महीने की अधिकतम सापेक्ष आर्द्रता 90% होनी चाहिए, और तापमान परिवर्तनों के कारण उत्पाद की सतह पर संघनक को ध्यान में रखा जाना चाहिए।

● महीने का औसत अधिकतम सापेक्ष आर्द्रता 90% है जब न्यूनतम मासिक औसत तापमान +25°C है।और तापमान परिवर्तन के कारण उत्पाद की सतह पर होने वाले संघनक को ध्यान में रखा जाता है.

●प्रदूषण की डिग्री: 3.

●स्थापना श्रेणीः III.

●स्थापना स्थल की आवश्यकता स्थापना स्थल का बाह्य चुंबकीय क्षेत्र किसी भी दिशा में भू चुंबकत्व के 5 गुना से अधिक नहीं होना चाहिए। कोई विस्फोटक गैस नहीं, कोई संक्षारक गैस नहीं;कोई वर्षा या बर्फ का आक्रमण नहींसूखा और हवादार।
