उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: सीजेएक्स2-50
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 20X5X5 सेमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति माह 50000 यूनिट / यूनिट
उत्पाद का नाम: |
एसी संपर्ककर्ता |
मानक: |
जीबी/टी14048.4, आईईसी/एन 60947-4-1 |
पोलोस: |
३प ४प |
वर्तमान मूल्यांकित: |
50ए |
रेटेड इन्सुलेशन वोल्टेज: |
690 वी |
यांत्रिक जीवन (मिलियन टाइम्स): |
800 |
मुख्य सर्किट रेटिंग करंट: |
9-95ए |
कुंडल आवृत्ति: |
50/60 हर्ट्ज |
उत्पाद का नाम: |
एसी संपर्ककर्ता |
मानक: |
जीबी/टी14048.4, आईईसी/एन 60947-4-1 |
पोलोस: |
३प ४प |
वर्तमान मूल्यांकित: |
50ए |
रेटेड इन्सुलेशन वोल्टेज: |
690 वी |
यांत्रिक जीवन (मिलियन टाइम्स): |
800 |
मुख्य सर्किट रेटिंग करंट: |
9-95ए |
कुंडल आवृत्ति: |
50/60 हर्ट्ज |

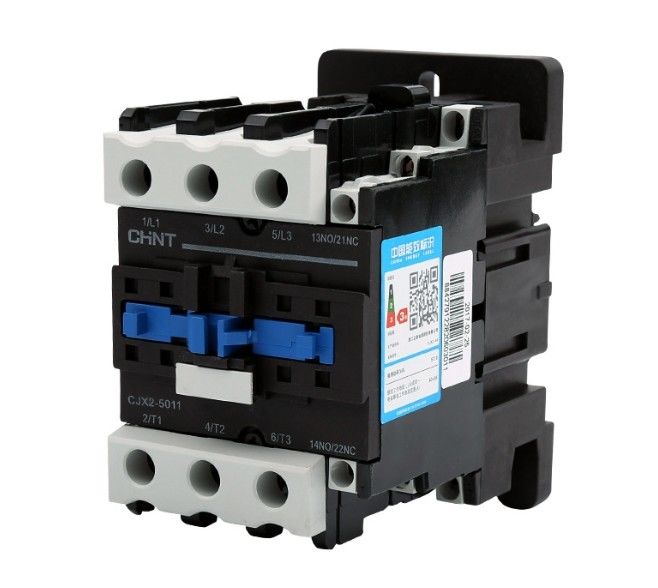

CJX2-50 एसी संपर्ककर्ता 3 ध्रुव 4 ध्रुव 50A विद्युत चुंबकीय संपर्ककर्ता
उत्पाद का वर्णन:
इस श्रृंखला के एसी संपर्ककर्ताओं (इसके बाद संपर्ककर्ताओं के रूप में संदर्भित), मुख्य रूप से एसी 50 हर्ट्ज (या 60 हर्ट्ज) के लिए, 690V तक नामित कार्य वोल्टेज, एसी -3 के तहत 95A तक नामित कार्य करंट के साथ सर्किट में,400 (380) V उपयोग श्रेणी, इसका उपयोग लंबी दूरी पर सर्किट चालू और बंद करने और एसी मोटर्स को अक्सर चालू और नियंत्रित करने के लिए किया जाता है,और यह एक उपयुक्त थर्मल रिले के साथ एक विद्युत चुम्बकीय स्टार्टर बनाने के लिए संभव परिचालन अधिभार की रक्षा कर सकते हैंमानकों को पूरा करें: जीबी/टी14048.4, आईईसी / एन 60947-4-1.
उत्पाद की विशेषता:
●बिल्डिंग ब्लॉकों का उपयोग सहायक संपर्क समूह, वायु विलंब सिर, थर्मल रिले और अन्य सामानों को स्थापित करने के लिए किया जा सकता है, जो विभिन्न व्युत्पन्न उत्पादों में संयुक्त हैं।
●संपर्कक में छोटे आकार, हल्के वजन, कम बिजली की खपत, उच्च जीवन, सुरक्षा, विश्वसनीयता आदि की विशेषताएं हैं।
●संपर्ककर्ता शरीर में सामान्य रूप से खुले या बंद सहायक संपर्क 32A और उससे नीचे की एक जोड़ी और सामान्य रूप से खुले और बंद सहायक संपर्क 40A और उससे ऊपर की एक जोड़ी होती है। इसके अतिरिक्त,F4 सहायक संपर्क समूहों (दो या चार समूहों) या एक हवा देरी सिर के ऊपर स्थापित किया जा सकता है, और एक NCF 1-11C दोनों तरफ स्थापित किया जा सकता है।
●पेंच स्थापना के अलावा, संपर्ककर्ता 35 मिमी (CJX 2-09 ~ 95) और 75 मिमी (CJX 2-40 ~ 95) मानक कार्ड रेल के साथ स्थापित किया जा सकता है।जब 35 मिमी कार्ड रेल को ऊपर और नीचे के बंद विमानों पर तय किया जाता है, तो 15 मिमी की ऊंचाई के साथ 35 मिमी मानक रेल का उपयोग करने की सिफारिश की जाती है.
उत्पाद विनिर्देशः
| मॉडल संख्या | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
| फ्रेम रेटिंग | 9~12 | 18 | 25 | 32 | 40~65 | 80~95 | ||||||||||||||||
| नामित कार्य करंट (A) | 380/400V | एसी-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
| एसी-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
| 660/690V | एसी-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
| एसी-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
| सहमत मुक्त वायु ताप धारा (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
| नामित इन्सुलेशन वोल्टेज ((V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||||||||||||
| नियंत्रित तीन-चरण गिलहरी पिंजरे प्रेरण मोटर मोटर शक्ति ((AC-3)kW | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
| विद्युत जीवन (लाख बार) | एसी-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
| एसी-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
| यांत्रिक जीवन (लाख बार) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
| मिलान फ्यूज प्रकार | जीजी20 | जीजी20 | gG32 | gG40 | gG50 | gG63 | gG80 | gG80 | gG100 | gG125 | ||||||||||||
| कोल्ड प्रेस्ड टर्मिनल अंडरमाइनेटेड फ्लेक्सिबल वायर प्री-टर्मिनेटेड फ्लेक्सिबल वायर प्री-टर्मिनेटेड हार्ड वायर | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | ||
| मिमी2 | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| चौथाई | 1/2.5 | चौथाई | 1/2.5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| चौथाई | चौथाई | चौथाई | चौथाई | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| एसी कॉइल पावर 50Hz | पिकअप ((VA) | 70 | 70 | 70 | 110 | 110 | 300 | 300 | 300 | 300 | 300 | |||||||||||
| रुकावट (VA) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 | ||||||||||||
| शक्ति ((W) | 1.8-2.7 | 1.8-2.7 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
| कार्यक्षेत्र | पिकअप वोल्टेज:85%Us~110%यू;ड्रॉप-आउट वोल्टेज:20%यू~75%यू | |||||||||||||||||||||
| सहायक संपर्क के बुनियादी मापदंड | एसी-15: ली:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A | |||||||||||||||||||||
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
● परिवेश का वायु तापमान 5°C ~ + 40°C है, और औसत मूल्य 24 घंटे के भीतर + 35°C से अधिक नहीं है।
●ऊंचाईः 2000 मीटर से अधिक नहीं।
●वायुमंडलीय परिस्थितियाँः अधिकतम तापमान + 40°C पर हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होती है; निम्न तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति दी जा सकती है,जैसे कि + 20°C पर 90% तकतापमान परिवर्तन के कारण कभी-कभी उत्पन्न होने वाले संघनक के लिए विशेष उपाय किए जाने चाहिए।
●प्रदूषण का स्तरः ग्रेड 3.
●स्थापना श्रेणीः III वर्ग।
●स्थापना की शर्तेंः माउंटिंग सतह और ऊर्ध्वाधर सतह का झुकाव ±5° से अधिक नहीं है।
●प्रभाव कंपन: उत्पाद को ऐसी जगहों पर स्थापित और उपयोग किया जाना चाहिए जहां महत्वपूर्ण कंपन, झटके और कंपन न हो।
