उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: एलडब्ल्यू32
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 10X10X10 सेमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 20000 टुकड़ा / टुकड़े प्रति माह
उत्पाद का नाम: |
कैम स्विच |
मानक: |
जीबी/टी14048.5、आईईसी 60947-5-1 |
उपयोग श्रेणियाँ: |
एसी-15、डीसी-13、एसी-3 |
रेटेड कार्यशील वोल्टेज Ue(V): |
एसी380वी/डीसी220वी |
नामित आवृत्ति: |
50/60 हर्ट्ज |
प्रयोजनों: |
प्रत्यक्ष प्रारंभ, प्रतिवर्ती रूपांतरण, दोहरे गति मोटर गति परिवर्तन, स्टार-डेल्टा प्रारंभ |
प्रदूषण ग्रेड: |
3 |
परिवेश का तापमान: |
-5℃~+40° सेल्सियस |
उत्पाद का नाम: |
कैम स्विच |
मानक: |
जीबी/टी14048.5、आईईसी 60947-5-1 |
उपयोग श्रेणियाँ: |
एसी-15、डीसी-13、एसी-3 |
रेटेड कार्यशील वोल्टेज Ue(V): |
एसी380वी/डीसी220वी |
नामित आवृत्ति: |
50/60 हर्ट्ज |
प्रयोजनों: |
प्रत्यक्ष प्रारंभ, प्रतिवर्ती रूपांतरण, दोहरे गति मोटर गति परिवर्तन, स्टार-डेल्टा प्रारंभ |
प्रदूषण ग्रेड: |
3 |
परिवेश का तापमान: |
-5℃~+40° सेल्सियस |

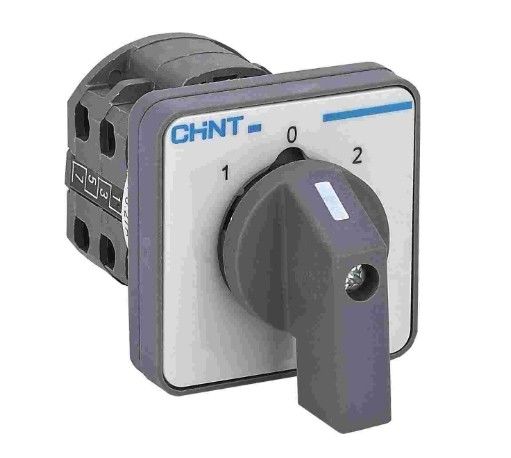

LW32श्रृंखला कैम स्विच रोटरी स्विच यूनिवर्सल ट्रांसफर स्विच
उत्पाद का वर्णन:
LW32 सीरीज का सार्वभौमिक ट्रांसफर स्विच CA10 और LW26 सीरीज के स्विच की जगह ले सकता है।यह मुख्य रूप से 50 हर्ट्ज या 60 हर्ट्ज की एक वैकल्पिक वर्तमान आवृत्ति और 380 वी एसी तक एक नामित कार्य वोल्टेज के साथ नियंत्रण सर्किट में प्रयोग किया जाता है, या मुख्य आदेश नियंत्रण के लिए 220 वी डीसी तक एक सीधी धारा वोल्टेज, लेकिन यह भी सीधे छोटे क्षमता मोटर नियंत्रित कर सकते हैं।
मानक GB/T14048 को पूरा करें।5आईईसी 60947-5-1.
उत्पाद विनिर्देशः
| उद्देश्य कोड | उद्देश्य |
| Q1 | प्रत्यक्ष प्रारंभ |
| N1 | प्रतिवर्ती रूपांतरण |
| S1 | दो-स्पीड मोटर गति परिवर्तन |
| XS | स्टार-डेल्टा प्रारंभ |
| यूएवी | एसी-15 | डीसी-13 | एसी-3 |
| l A | l A | l A | |
| 380 | 2.6 | 11 | |
| 220 | 0.27 |
वर्गीकरण:
आवेदन द्वारा
●प्रत्यक्ष नियंत्रण: इलेक्ट्रिक मोटर्स को सीधे नियंत्रित करने के लिए उपयुक्त है।
●कमांड कंट्रोल: सर्किट में कमांड या कंट्रोल के प्रयोजनों के लिए प्रयोग किया जाता है।
ऑपरेशन मोड द्वारा
●पोजिशनिंग प्रकारः ऑपरेशन के बाद चयनित स्थिति में रहता है।
●स्वयं रीसेट प्रकारः रिलीज़ होने के बाद स्वचालित रूप से अपनी मूल स्थिति में लौटता है।
●पोजिशनिंग और सेल्फ-रीसेट प्रकार (संयुक्त): पोजिशनिंग और सेल्फ-रीसेट दोनों मोड में काम कर सकता है।
संपर्क प्रणाली खंडों की संख्या के अनुसार
●पोजिशनिंग प्रकारः 1 से 10 सेक्शन।
●स्वयं रीसेट प्रकारः 1 से 3 खंड।
●इलेक्ट्रिक मोटर्स का प्रत्यक्ष नियंत्रण: 1 से 6 खंड।
पैनल का आकार और आकार
●बड़ा वर्ग पैनलः लंबाईः 64 मिमी, चौड़ाईः 64 मिमी।
●छोटा वर्ग पैनलः लंबाईः 48 मिमी, चौड़ाईः 48 मिमी।
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
● परिवेश का तापमान -5°C~+40°C है, 24 घंटे के दौरान औसत तापमान +35°C से अधिक नहीं हो सकता।
●ऊंचाईः ≤2000 मीटर।
●वायुमंडल की स्थिति:
1आर्द्रता: वायुमंडल का सापेक्ष आर्द्रता अधिकतम तापमान +40°C होने पर 50% से अधिक नहीं हो सकती है; निम्न तापमान की स्थिति में बहुत अधिक सापेक्ष आर्द्रता स्वीकार्य है,उदाहरण के लिए, जब तापमान +20°C तक पहुँचता है, तो सापेक्ष आर्द्रता 90% तक होती है, जिसमें तापमान परिवर्तनों के कारण उत्पाद की सतहों पर होने वाले संघनक को ध्यान में रखा जाता है।
2प्रदूषण का स्तरः 3.
●स्थापना की स्थितिः
1LW112 श्रृंखला के सार्वभौमिक हस्तांतरण स्विच को बिना किसी महत्वपूर्ण कंपन, प्रभाव, कंपन और बारिश या बर्फ के संपर्क में आने वाले वातावरण में स्थापित किया जाना चाहिए।
2यह ऐसे वातावरण में स्थापित किया जाना चाहिए जिसमें विस्फोट या धातुओं को क्षय करने और इन्सुलेशन (चालक धूल सहित) को नुकसान पहुंचाने वाले पदार्थों का खतरा न हो।
3स्थापना श्रेणी: III.
