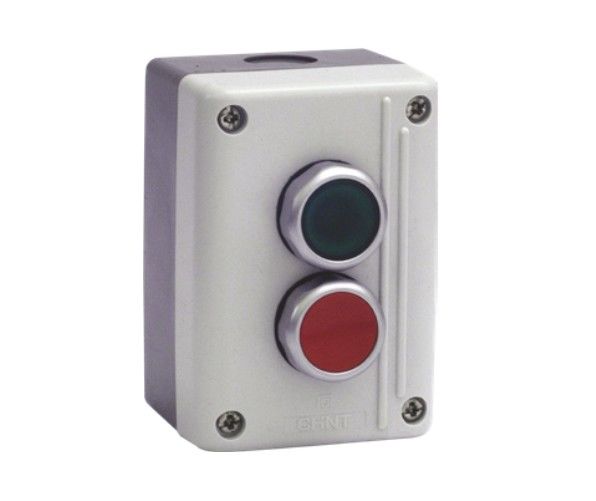

एनपीएच1 श्रृंखला पुश बटन आईपी 54 औद्योगिक नियंत्रण सर्किट पुश बटन स्विच

एनपीएच1 श्रृंखला पुश बटन आईपी 54 औद्योगिक नियंत्रण सर्किट पुश बटन स्विच

उत्पाद का वर्णन:

NPH1 सीरीज के पुश बटन औद्योगिक नियंत्रण सर्किट के लिए डिज़ाइन किए गए हैं जो 50 Hz या 60 Hz की एक वैकल्पिक धारा (AC) आवृत्ति पर काम करते हैं, 415 V AC तक के नामित कार्य वोल्टेज के साथ,और एक निरंतर धारा (DC) DC नामित वोल्टेज 250 V DC तकइन बटनों का उपयोग विद्युत चुम्बकीय स्टार्टर, संपर्कक, रिले और अन्य विद्युत सर्किटों को नियंत्रित करने के लिए किया जाता है।प्रकाश संकेत संकेत के अवसरों के लिए भी सूचक रोशनी के साथ बटन उपयुक्त हैं.

मानक GB/T 14048 को पूरा करें।5.

उत्पाद की विशेषता:

●वायरिंगः NPH1 श्रृंखला के बटन वायरिंग टर्मिनलों को 0.5 मिमी2 से 2.5 मिमी2 तक के क्रॉस सेक्शन क्षेत्र के साथ कनेक्शन तारों को समायोजित करने के लिए डिज़ाइन किया गया है।
● सहायक उपकरण: उत्पाद में नॉकआउट छेद के लिए PG13.5 केबल ग्रंथि शामिल है।
● एनपीएच1 खाली बॉक्स संगतताः एनपीएच1 खाली बॉक्स का उपयोग एनपी8 श्रृंखला के बटन के साथ करने के लिए है।
●संपर्क क्रिया: सभी संपर्कों में सर्किट स्विच करने और आत्म-सफाई के लिए दोहरी क्रिया होती है, जिससे विश्वसनीय संपर्क सुनिश्चित होता है।
● छिपे हुए वायरिंग टर्मिनलः वायरिंग टर्मिनल छिपे हुए हैं, जो सुरक्षित और विश्वसनीय कनेक्शन प्रदान करते हैं।
●की-ऑपरेटेड बटनः की-ऑपरेटेड बटन कीज को सभी ऑपरेटिंग स्थितियों से निकालने की अनुमति देता है।

उत्पाद विनिर्देशः

परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः

● परिवेश का तापमान -5°C~+40°C है, 24 घंटे के दौरान औसत तापमान +35°C से अधिक नहीं हो सकता।

●ऊंचाईः ≤2000 मीटर।

●वायुमंडल की स्थितिः अधिकतम तापमान +40°C होने पर वायुमंडल की सापेक्ष आर्द्रता 50% से अधिक नहीं हो सकती।कम तापमान की स्थिति में बहुत अधिक सापेक्ष आर्द्रता स्वीकार्य हैउदाहरण के लिए, जब तापमान +20°C तक पहुंचता है, तो सापेक्ष आर्द्रता 90% तक होती है, जिसमें तापमान परिवर्तनों के कारण उत्पाद की सतहों पर होने वाले संघनक को ध्यान में रखा जाता है।

●प्रदूषण का स्तरः 3.

●स्थापना श्रेणीः II.

●अनुबंधित मुक्त वायु ताप धारा Ith: 10A।

●मैकेनिकल जीवनः फ्लैट हेड टाइप, मशरूम हेड टाइप 1 मिलियन बार, अन्य 100,000 बार।

●इलेक्ट्रिक जीवनः फ्लैट हेड प्रकार, मशरूम हेड प्रकार AC500,000 बार, DC250,000 बार, अन्य 100,000 बार।

●हेड प्रोटेक्शन रेटिंगः IP54.

●शॉर्ट सर्किट सुरक्षा उपकरण का प्रकार और अधिकतम रेटिंगः gG प्रकार 16A.
