उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: ले39
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 22.5X13.5X6.5 सेमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 20000 टुकड़ा / टुकड़े प्रति माह
उत्पाद का नाम: |
स्विच को दबाएं |
मानकों: |
जीबी/टी 14048.5 |
इलेक्ट्रिक रेटिंग: |
एसी50/60हर्ट्ज, एसी380वी/डीसी220वी |
रेटेड इन्सुलेशन वोल्टेज: |
380v |
सहमत मुक्त वायु तापीय धारा Ith: |
10:00 पूर्वाह्न |
स्थापना आयाम: |
22 मिमी |
प्रदूषण ग्रेड: |
3 |
सिर सुरक्षा रेटिंग: |
IP40 |
उत्पाद का नाम: |
स्विच को दबाएं |
मानकों: |
जीबी/टी 14048.5 |
इलेक्ट्रिक रेटिंग: |
एसी50/60हर्ट्ज, एसी380वी/डीसी220वी |
रेटेड इन्सुलेशन वोल्टेज: |
380v |
सहमत मुक्त वायु तापीय धारा Ith: |
10:00 पूर्वाह्न |
स्थापना आयाम: |
22 मिमी |
प्रदूषण ग्रेड: |
3 |
सिर सुरक्षा रेटिंग: |
IP40 |

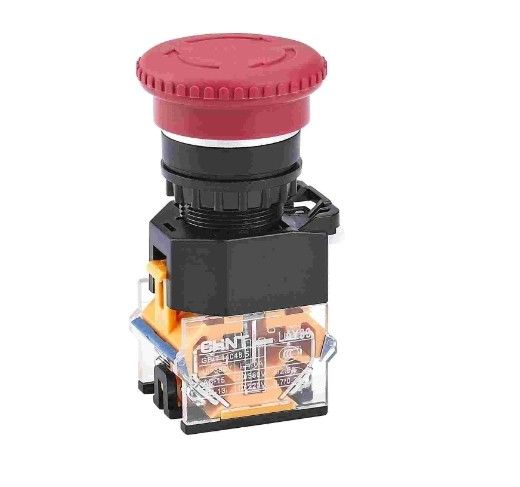

22 मिमी LAY39 श्रृंखला पुश बटन औद्योगिक नियंत्रण सर्किट IP40 पुश बटन स्विच
उत्पाद का वर्णन:
LAY39 श्रृंखला के बटन औद्योगिक नियंत्रण सर्किट के लिए डिज़ाइन किए गए हैं जो 50 हर्ट्ज या 60 हर्ट्ज की एक वैकल्पिक धारा (AC) आवृत्ति पर काम करते हैं, 380 V AC तक के नामित कार्य वोल्टेज के साथ,और एक सीधी धारा (DC) काम कर रहे वोल्टेज 220 V DC तकइन बटनों का उपयोग विद्युत चुम्बकीय स्टार्टर, संपर्कक, रिले और अन्य विद्युत सर्किटों को नियंत्रित करने के लिए किया जाता है। संकेतक रोशनी वाले बटन भी संकेत संकेत प्रयोजनों के लिए उपयुक्त हैं।
मानक GB/T 14048 को पूरा करें।5.
उत्पाद विनिर्देशः
| व्युत्पन्न कोड | अर्थ | सहायक विनिर्देश कोड और अर्थ | ||
| पीएन | स्व-रीसेट फ्लैट बटन | 1, श्वेत2काला 3हरी4लाल 5पीला6नीला |
एलईडी दीपक: कामकाजी वोल्टेजः एसी/डीसी 6V एसी/डीसी 12 वी एसी/डीसी 24 वी AC/DC 36V AC/DC 48V एसी/डीसी 110V एसी/डीसी 220 वी AC 110V AC 220V AC 380V |
|
| बीएनजेडएस | स्व-लॉकिंग फ्लैट बटन | |||
| जीएन* | स्व-रीसेट उच्च बटन | |||
| GNZS* | स्व-लॉकिंग उच्च बटन | |||
| एम | स्व-रीसेट करने वाला मशरूम बटन | 0:Φ40 | 3, हरा 4, लाल 5, पीला | |
| MZS* | स्व-बंद मशरूम बटन | |||
| ZS | घूर्णन रीसेट के साथ मशरूम बटन | 4लाल | ||
| एमडी | प्रकाशमान स्व-रीसेट मशरूम बटन | 3, हरा 4, लाल 5, पीला | ||
| MZSD* | प्रकाशमान स्व-बंद मशरूम बटन | |||
| एक्सडी* | प्रकाशमान बटन | 21:दो-स्थिति लॉक 22*:दो-स्थिति रीसेट 31:तीन-स्थिति लॉक 33*:तीन-स्थिति रीसेट | 3, हरा 4, लाल 5, पीला | |
| एक्सबीडी* | प्रबुद्ध हैंडल बटन | |||
| एक्स | कुंजी बटन | 1, सफेद 2, काला 3, हरा 4, लाल 5पीला 6, नीला |
||
| एक्सबी | संभाल बटन | 2काला 3, हरा 4, लाल | ||
| Y | कुंजी बटन | L: कुंजी बाएं निकासी एमःकी एक्सट्रैक्शन (तीन-स्थिति) आरः कुंजी सही निष्कर्षण |
||
| S* | दोहरे बटन | 1सफेद 3, हरा 4, लाल 5, पीला 6, नीला | ||
| एसडी* | दोहरे बटन पर प्रकाश | |||
| BND | प्रकाशमान स्व-रीसेट फ्लैट बटन | |||
| बीएनजेडएसडी | प्रबुद्ध स्व-लॉकिंग फ्लैट बटन | |||
| जीएनडी* | प्रबुद्ध स्व-रीसेट उच्च बटन | |||
| GNZSD* | प्रबुद्ध स्व-लॉकिंग उच्च बटन | |||
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
● परिवेश का तापमान -5°C~+40°C है, 24 घंटे के दौरान औसत तापमान +35°C से अधिक नहीं हो सकता।
●ऊंचाईः ≤2000 मीटर।
●वायुमंडल की स्थितिः अधिकतम तापमान +40°C होने पर वायुमंडल की सापेक्ष आर्द्रता 50% से अधिक नहीं हो सकती।कम तापमान की स्थिति में बहुत अधिक सापेक्ष आर्द्रता स्वीकार्य हैउदाहरण के लिए, जब तापमान +20°C तक पहुंचता है, तो सापेक्ष आर्द्रता 90% तक होती है, जिसमें तापमान परिवर्तनों के कारण उत्पाद की सतहों पर होने वाले संघनक को ध्यान में रखा जाता है।
●प्रदूषण का स्तरः 3.
●स्थापना श्रेणीः II.
● LAY39 श्रृंखला के पुश बटन को बिना किसी महत्वपूर्ण झटके, झटके, कंपन और बारिश या बर्फ के संपर्क में आने वाले वातावरण में स्थापित किया जाना चाहिए।
●यह ऐसे वातावरण में स्थापित किया जाना चाहिए जहां विस्फोट का खतरा न हो और जहां माध्यम में धातुओं को जंग देने या इन्सुलेशन को नष्ट करने वाली गैसें न हों और न ही अत्यधिक धूल हो।
●माउंटिंग पैनल के लिए कटआउट आयामः Φ22.30+0.4मिमी.
