उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: एनपी2
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 23.5*14*6.5 सेमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 20000 टुकड़ा / टुकड़े प्रति माह
उत्पाद का नाम: |
स्विच को दबाएं |
इलेक्ट्रिक रेटिंग: |
एसी50/60हर्ट्ज, एसी415वी/डीसी250वी |
रेटेड इन्सुलेशन वोल्टेज: |
415 वी |
सहमत मुक्त वायु तापीय धारा Ith: |
10:00 पूर्वाह्न |
स्थापना आयाम: |
22मिमी/30मिमी |
मानकों: |
जीबी/टी 14048.5 |
स्थापना श्रेणी: |
द्वितीय |
सिर सुरक्षा रेटिंग: |
आईपी40、आईपी65 |
उत्पाद का नाम: |
स्विच को दबाएं |
इलेक्ट्रिक रेटिंग: |
एसी50/60हर्ट्ज, एसी415वी/डीसी250वी |
रेटेड इन्सुलेशन वोल्टेज: |
415 वी |
सहमत मुक्त वायु तापीय धारा Ith: |
10:00 पूर्वाह्न |
स्थापना आयाम: |
22मिमी/30मिमी |
मानकों: |
जीबी/टी 14048.5 |
स्थापना श्रेणी: |
द्वितीय |
सिर सुरक्षा रेटिंग: |
आईपी40、आईपी65 |

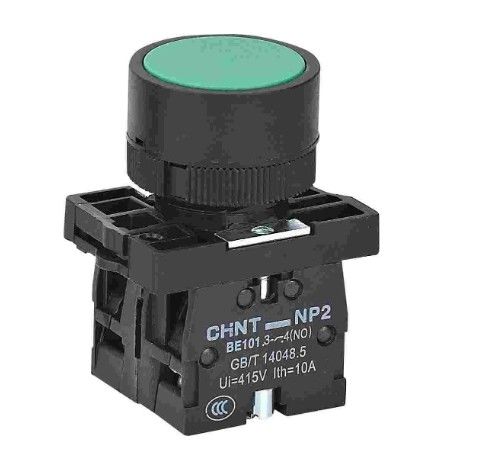

22 मिमी 30 मिमी NP2 श्रृंखला IP40 IP65 पुश बटन औद्योगिक नियंत्रण सर्किट पुश बटन स्विच
उत्पाद का वर्णन:
NP2 श्रृंखला के पुश बटन औद्योगिक नियंत्रण सर्किट के लिए डिज़ाइन किए गए हैं जो 50 हर्ट्ज या 60 हर्ट्ज की एक वैकल्पिक धारा (AC) आवृत्ति पर काम करते हैं, 415 V AC तक एक नाममात्र कार्य वोल्टेज के साथ,और एक सीधी धारा (DC) कार्य वोल्टेज 250 V DC तकइन बटनों का उपयोग विद्युत चुम्बकीय स्टार्टर, संपर्कक, रिले और अन्य विद्युत सर्किटों को नियंत्रित करने के लिए किया जाता है।प्रकाश संकेत संकेत के अवसरों के लिए भी सूचक रोशनी के साथ बटन उपयुक्त हैं.
मानक GB/T 14048 को पूरा करें।5.
उत्पाद विनिर्देशः
| नामित इन्सुलेशन वोल्टेज Ui ((V) | 415 | |||||||
| सहमत मुक्त वायु ताप धारा Ith ((A) | 10 | |||||||
| नामित कार्यरत वोल्टेज Ue ((V) | 415 | 380 | 250 | 240 | 220 | 125 | 110 | |
| नामित कार्य करंट le ((A) | एसी-15 | 1.9 | 2.5 | - | 3 | 4.5 | - | - |
| डीसी-15 | - | - | 0.27 | - | 0.3 | 0.55 | 0.6 | |
| संपर्क प्रतिरोध | ≤50mΩ |
| यांत्रिक जीवन (मिलियन बार) | फ्लैट हेड स्टाइल, मशरूम स्टाइल, इल्यूमिनेट स्टाइल: 100 नॉब स्टाइल, स्व-लॉकिंग मशरूम स्टाइलः 30 अन्यः10 |
| विद्युत जीवन (मिलियन बार) | फ्लैट सिर शैली, मशरूम शैलीःएसी 50, डीसी 20, अन्य:10 |
| सिर सुरक्षा रेटिंग | IP40,IP65 |
| शॉर्ट सर्किट सुरक्षा | प्रकार gG मॉडल 16 |
उत्पाद की विशेषता:
•पैनल स्थापना: श्रृंखला में Φ22 और Φ30 के पैनल व्यास वाले बटन और विभिन्न स्थापना परिदृश्यों के लिए उपयुक्त बटन नियंत्रण बक्से शामिल हैं।
•सुरक्षा रेटिंगः मानक सुरक्षा रेटिंग IP40 है। यदि ग्राहकों को अनुकूलित IP65 की आवश्यकता है, तो कृपया निर्माता से संपर्क करें।
•मॉड्यूलर संरचनाः बटनों में एक मॉड्यूलर डिजाइन है, जो लचीली और सुविधाजनक स्थापना और रखरखाव की अनुमति देता है।
•अलग संपर्कः सामान्य रूप से खुले (NO) और सामान्य रूप से बंद (NC) संपर्क विद्युत रूप से एक दूसरे से अलग हैं।
•टर्मिनल स्क्रूः टर्मिनल स्क्रू M3.5 आकार के होते हैं, जिनमें (0.8 से 1.2) N·m का अनुशंसित सख्त टॉर्क होता है।
•संपर्क समूह सीमाः अनुदैर्ध्य श्रृंखला कनेक्शन दो संपर्क समूहों से अधिक नहीं होना चाहिए, बहुत अधिक संपर्क समूह ऑपरेटिंग बल में वृद्धि का कारण बनेंगे। विशेष आवश्यकताओं के लिए,उपयोगकर्ताओं को निर्माता से परामर्श करना चाहिए.
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
● परिवेश का तापमान -5°C~+40°C है, 24 घंटे के दौरान औसत तापमान +35°C से अधिक नहीं हो सकता।
●ऊंचाईः ≤2000 मीटर।
●वायुमंडल की स्थितिः अधिकतम तापमान +40°C होने पर वायुमंडल की सापेक्ष आर्द्रता 50% से अधिक नहीं हो सकती।कम तापमान की स्थिति में बहुत अधिक सापेक्ष आर्द्रता स्वीकार्य हैउदाहरण के लिए, जब तापमान +20°C तक पहुंचता है, तो सापेक्ष आर्द्रता 90% तक होती है, जिसमें तापमान परिवर्तनों के कारण उत्पाद की सतहों पर होने वाले संघनक को ध्यान में रखा जाता है।
●प्रदूषण का स्तरः 3.
●स्थापना श्रेणीः II.
●एनपी2 श्रृंखला के पुश बटन को बिना किसी महत्वपूर्ण झटके, झटके, कंपन और बारिश या बर्फ के संपर्क में आने वाले वातावरण में स्थापित किया जाना चाहिए।
●यह ऐसे वातावरण में स्थापित किया जाना चाहिए जहां विस्फोट का खतरा न हो और जहां माध्यम में धातुओं को जंग देने या इन्सुलेशन को नष्ट करने वाली गैसें न हों और न ही अत्यधिक धूल हो।
•स्थापना के आयाम:
Φ22 पैनल-माउंटेड बटन के लिएः
•इंस्टॉलेशन छेद का व्यास: Φ22.30+0.4 मिमी
•धातु के सिर की शैलीः 1 मिमी से 6 मिमी मोटी पैनलों के लिए उपयुक्त
•प्लास्टिक सिर शैलीः 1 मिमी से 4 मिमी मोटी पैनलों के लिए उपयुक्त
Φ30 पैनल-माउंटेड बटन के लिएः
•इंस्टॉलेशन छेद का व्यास: Φ30.50+0.5मिमी
•पैनल के लिए उपयुक्तः 1 मिमी से 3 मिमी मोटी
ये बटन औद्योगिक नियंत्रण अनुप्रयोगों में विश्वसनीय संचालन के लिए डिज़ाइन किए गए हैं और स्थापना और अनुकूलन विकल्पों में लचीलापन प्रदान करते हैं।
