उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE ISO CCC IEC
मॉडल संख्या: जेडी-5/80(बजर के साथ)
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 65*155*126मिमी
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति माह 10000 टुकड़ा / टुकड़े
उत्पाद का नाम: |
मोटर एकीकृत रक्षक |
रेटेड कार्यशील धारा (A): |
0.5~400 |
रेटेड नियंत्रण आपूर्ति वोल्टेज: |
एसी220वी、एसी380वी |
आवृत्ति: |
50 हर्ट्ज |
वर्तमान रेंज (A) सेट करना: |
1~80 |
मोटर शक्ति ((kV): |
0.5~40 |
मानक: |
GB/T 14048.4 और IEC 60947-4-1 |
स्थापना श्रेणी: |
Ⅲ |
उत्पाद का नाम: |
मोटर एकीकृत रक्षक |
रेटेड कार्यशील धारा (A): |
0.5~400 |
रेटेड नियंत्रण आपूर्ति वोल्टेज: |
एसी220वी、एसी380वी |
आवृत्ति: |
50 हर्ट्ज |
वर्तमान रेंज (A) सेट करना: |
1~80 |
मोटर शक्ति ((kV): |
0.5~40 |
मानक: |
GB/T 14048.4 और IEC 60947-4-1 |
स्थापना श्रेणी: |
Ⅲ |

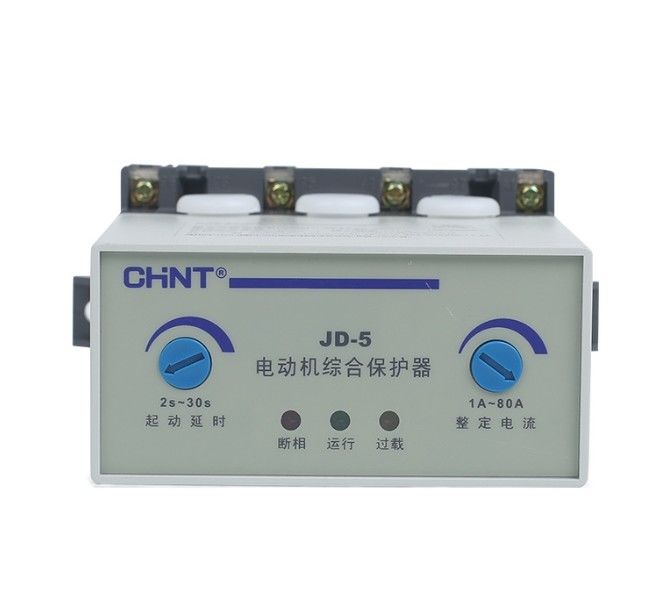

जेडी-5/80 ((बज़र के साथ)मोटर एकीकृत रक्षक अधिभार चरण विफलता विद्युत सुरक्षात्मक उपकरण
उत्पाद का वर्णन:
JD-5 इलेक्ट्रिक मोटर प्रोटेक्टर 50 हर्ट्ज पर एसी सर्किट में उपयोग के लिए उपयुक्त है, जिसमें एसी 690 वी से नीचे का एक नामित इन्सुलेशन वोल्टेज और 0.5 ए से 400 ए तक का एक नामित ऑपरेटिंग करंट है।यह लगातार या समय-समय पर काम कर रहे एसी मोटर के अधिभार और चरण विफलता संरक्षण के लिए बनाया गया है और एसी contactor आम तौर पर सहयोग से इस्तेमाल कर रहे हैं.
यह मानक GB/T 14048.4 और IEC 60947-4-1 को पूरा करता है।
उत्पाद की विशेषता:
1. मोटर रक्षक समय पर स्विच विद्युत संपर्कों और मोटर के 3 चरण शक्ति को डिस्कनेक्ट कर सकते हैं जब मोटर के मुख्य सर्किट असामान्य ऑपरेशन स्थिति जैसे चरण हानि होती है,अतिभार और स्टॉल, ताकि मोटर को विश्वसनीय रूप से सुरक्षित रखा जा सके।
2यह मोटर प्रोटेक्टर संरचना में सरल, कार्य में विश्वसनीय, उपयोग में आसान और मानकों के अनुरूप हैGB/T 14048.4 और IEC 60947-4-1.
3. सुरक्षा उपकरण में उच्च सुरक्षा सटीकता, उचित संरचना, पूर्ण कार्य हैं।
4सममित दोषों (जैसे अधिभार, स्टॉल आदि) और असममित दोषों (जैसे चरण हानि) के लिए सुरक्षा कार्यों के साथ।
5. रक्षक वर्तमान पता लगाने की तकनीक और रिले आउटपुट इंटरफ़ेस को अपनाता है.
उत्पाद विनिर्देशः
| मॉडल संख्या | वर्तमान रेंज सेट करें ((A) | नामित नियंत्रण आपूर्ति वोल्टेज ((V) | नामित नियंत्रण आपूर्ति वोल्टेज के लिए अनुमत वोल्टेज उतार-चढ़ाव सीमा | मोटर शक्ति ((kV) | नामित इन्सुलेशन वोल्टेज ((V) | नामित कार्य करंट (A) |
| जेडी-5/5 | 0.5~5 | AC220V,AC380V,50Hz | 85%~110% | 0.25 ~ 25 | 690 | 0.5~400 |
| जेडी-5/20 | 2 ~ 20 | AC220V,AC380V,50Hz | 85%~110% | 1~10 | ||
| JD-5/80 | 20 से 80 | AC220V,AC380V,50Hz | 85%~110% | 10~40 | ||
| JD-5/200 | 80~200 | AC220V,AC380V,50Hz | 85%~110% | 40~100 | ||
| जेडी-5/400 | 160~400 | AC220V,AC380V,50Hz | 85%~110% | 80~200 | ||
| JD-5/80,JD-5/80 ((बजिंग के साथ) | 1~80 | AC220V,AC380V,50Hz | 85%~110% | 0.5~40 |
परिचालन की स्थिति और पर्यावरण के लिए उपयुक्तताः
•ऊंचाई ≤2000 मीटर
•परिवेश तापमान सीमाः -5°C~ +40°C, दैनिक औसत ≤ +35°C।
•वायुमंडलीय स्थितिः जब उच्चतम तापमान +40°C होता है, तो हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए, कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति होनी चाहिए,उदाहरण के लिए हवा का आर्द्रता +20°C पर 90% तक पहुंच सकता हैतापमान परिवर्तन के कारण होने वाले संघनक को दूर करने के लिए विशेष उपाय किए जाने चाहिए।
•प्रदूषण स्तरः स्तर 3.
•स्थापना विमान और ऊर्ध्वाधर विमान के बीच झुकाव ≤ ± 5° होना चाहिए।
•विस्फोटक जोखिम के बिना मीडिया में, और कोई गैस नहीं जो धातु को संक्षारक हो सकती है और मीडिया में इन्सुलेशन को नुकसान पहुंचा सकती है और साथ ही उन स्थानों पर जहां बहुत अधिक प्रवाहकीय धूल मौजूद है।
•उन स्थानों पर जहां बारिश और बर्फ के प्रतिरोधी सुविधाओं से लैस हैं और जो भाप से भरी नहीं हैं।
•बिना किसी प्रमुखता वाले स्थानों पर चट्टान, धक्का और कंपन।
•स्थापना श्रेणीः III.
