उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HJATIS
प्रमाणन: CE ISO9001
मॉडल संख्या: डीजे518(जीवी2-एम/एमई)
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: 50*60
प्रसव के समय: 5 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति सप्ताह 5000 टुकड़ा / टुकड़े
उत्पाद का नाम: |
इलेक्ट्रिक मोटर सुरक्षा सर्किट ब्रेकर |
मानकों: |
IEC60947.2, IEC60947-4.1, और EN60947-1 |
रेटेड कार्य वोल्टेज Ue(V): |
230/240、400/415、440、550、690 |
रेटेड इन्सुलेशन वोल्टेज Ui(V): |
690 |
नामित आवृत्ति: |
50/60 हर्ट्ज |
वर्तमान मूल्यांकित: |
32ए |
रंग: |
श्याम सफेद |
टर्मिनल सुरक्षा: |
IP65 |
उत्पाद का नाम: |
इलेक्ट्रिक मोटर सुरक्षा सर्किट ब्रेकर |
मानकों: |
IEC60947.2, IEC60947-4.1, और EN60947-1 |
रेटेड कार्य वोल्टेज Ue(V): |
230/240、400/415、440、550、690 |
रेटेड इन्सुलेशन वोल्टेज Ui(V): |
690 |
नामित आवृत्ति: |
50/60 हर्ट्ज |
वर्तमान मूल्यांकित: |
32ए |
रंग: |
श्याम सफेद |
टर्मिनल सुरक्षा: |
IP65 |

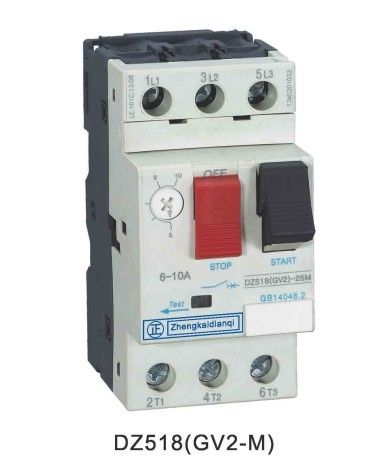

लघु DZ518 ((GV2-M/ME) इलेक्ट्रिक मोटर सुरक्षा सर्किट ब्रेकरबटन नियंत्रण
उत्पाद का वर्णन:
DZ518(GV1,GV2,GV3) श्रृंखला विद्युत मोटर सुरक्षा सर्किट ब्रेकर, मॉड्यूलर डिजाइन का उपयोग करता है, समोच्च कलात्मक है, मात्रा छोटी है, ब्रेक की रक्षा करता है, अंदर सेट गर्म रिले,कार्य मजबूत है, बहुमुखी प्रतिभा अच्छी है। DZ518 श्रृंखला IEC60947.2 और IEC60947-4.1 के साथ-साथ EN60947-1 मानक के अनुरूप है।स्विच और संपर्क डिवाइस के लिए विद्युत मोटर सीधे शुरू हो सकता है. DZ518 श्रृंखला बाहरी कवरिंग सुरक्षा रैंक IP65 तक पहुंच सकती है। यह श्रृंखला तीन प्रकार के मॉडल उत्पाद को जोड़ती हैः DZ518 ((GV2-M,ME) विद्युत मोटर बेल्ट थर्मोमैग्नेटिज्म सुरक्षा सर्किट ब्रेकर है जो बटन नियंत्रित करता है; DZ518(GV2-RS) विद्युत मोटर बेल्ट थर्मोमैग्नेटिज्म सुरक्षा सर्किट ब्रेकर है जो स्विच स्विच द्वारा नियंत्रित किया जाता है; DZ518(GV2-LS,LE) विद्युत मोटर बेल्ट चुंबकत्व संरक्षण सर्किट ब्रेकर है जो स्विच स्विच नियंत्रण (गर्म सुरक्षा नहीं लाता है).
उत्पाद लाभः
◆ समायोज्य वर्तमान सेटिंग मानः जब उपयोग किया जाता है, तो इसे वास्तविक कार्य करंट के अनुसार उचित वर्तमान सेटिंग मान संकेत स्थिति में समायोजित किया जा सकता है।
◆ तंत्र के ट्रिपिंग डिजाइन का अनुकरण कर सकता हैः तंत्र को परीक्षण द्वारा ट्रिप किया जा सकता है, जो अनुकरण परीक्षण के लिए सुविधाजनक है।
◆ फ्रंट लेजर मार्किंगः मार्किंग सामग्री स्पष्ट और टिकाऊ है।
◆ डबल ब्रेकपॉइंट संरचनाः संपर्क के डबल ब्रेकपॉइंट, आर्क ऊर्जा को दबाते और फैलाते हैं, आर्क बुझाने के प्रभाव में सुधार करते हैं, कनेक्शन तोड़ने की क्षमता में सुधार करते हैं,संपर्क विद्युत हानि को कम करना, उत्पाद के विद्युत जीवन में प्रभावी ढंग से सुधार करता है।
◆ थर्मल मैग्नेटिक व्यापक सुरक्षा संरचनाः उत्पाद में अधिभार, शॉर्ट सर्किट, तीन-चरण असंतुलन के कई सुरक्षा कार्य हैं।
तकनीकी मापदंडः
| नामित धारा ie ((A) की समायोजन सीमा | तीन चरण के विद्युत मोटर KWAC-3,50Hz/60Hz की मानक शक्ति | |||||
| 230/240V | 400 वी | 415V | 440V | 500 वी | 690V | |
| 0.1-0.16 | ||||||
| 0.16-0.25 | ||||||
| 0.25-0.40 | ||||||
| 0.4-0.63 | 0.37 | |||||
| 0.63-1 | 0.37 | 0.37 | 0.55 | |||
| 1-1.6 | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 1.6-2.5 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 |
| 4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 |
| 6 से 10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13 से 18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 18.5 | 23 |
आवेदनः
DZ518 सर्किट ब्रेकर ((GV2-M) मोल्ड केस टाइप सर्किट ब्रेकर) 690v तक के वोल्टेज,वर्तमान 1-80A के साथ सर्किट के लिए उपयुक्त है,यह अधिभार संरक्षण जैसे कार्य करता है,चरण विफलता संरक्षण,माउस केज प्रकार के एसिंक्रोनस मोटर के लिए शॉर्ट सर्किट सुरक्षा और माउस केज प्रकार के एसिंक्रोनस मोटर की कम बार शुरू करने को भी नियंत्रित कर सकता है,इसके अलावा,यह वितरण लाइन की रक्षा कर सकता है,लोड को कम बार बदलें,और एक अलगाव के रूप में कार्य करते हैं।
