उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001、CE
मॉडल संख्या: S11-M-20kv
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: negotiable
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 5-8 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति मुँह 200 पीस
रेटेड वोल्टेज (केवी): |
20/0.4 |
कोई भार नही: |
100-2340W |
लोड(75℃): |
620-22220W |
नो-लोड करंट(%): |
2.1-0.5 |
वारंटी: |
1 वर्ष |
प्रतिबाधा वोल्टेज(%): |
5.5-6 |
चिन्ह, प्रतीक: |
Yyn0、Dyn11、Yzn11 |
कुल वजन (किग्रा): |
360-6670 |
रेटेड वोल्टेज (केवी): |
20/0.4 |
कोई भार नही: |
100-2340W |
लोड(75℃): |
620-22220W |
नो-लोड करंट(%): |
2.1-0.5 |
वारंटी: |
1 वर्ष |
प्रतिबाधा वोल्टेज(%): |
5.5-6 |
चिन्ह, प्रतीक: |
Yyn0、Dyn11、Yzn11 |
कुल वजन (किग्रा): |
360-6670 |

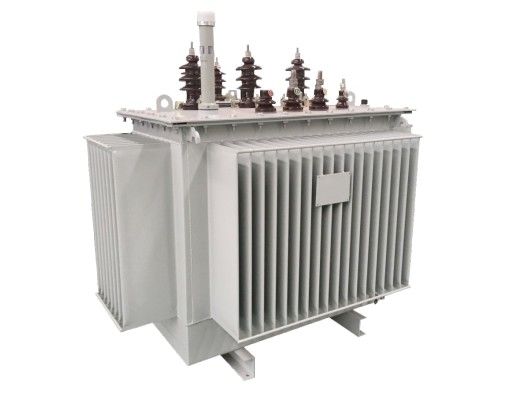

S11-M 20kV तेल से डूबा हुआ तीन चरण वाला पावर ट्रांसफार्मर
मुख्य तकनीकी मापदंड
| प्रकार | नामित वोल्टेज (kv) | प्रतीक | घाटा ((W) | निर्बाध भार धारा ((%) | प्रतिरोध वोल्टेज | कुल वजन | आयाम (मिमी) | ट्रैक स्पेसिंग ((मिमी) | |||
| कोई भार नहीं | भार ((75°C) | L | W | H | |||||||
| S11-M-30/20 | 20/0.4 | Yyn0 Dyn11 Yzn11 | 100 | 690/660 | 2.1 | 5.5 | 360 | 840 | 580 | 890 | 400x450 |
| S11-M-50/20 | 130 | 1010/960 | 2 | 400 | 860 | 620 | 930 | ||||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 510 | 880 | 700 | 1010 | ||||
| S11-M-80/20 | 180 | 1440/1370 | 1.8 | 580 | 880 | 710 | 1075 | 400x550 | |||
| S11-M-100/20 | 200 | 1730/1650 | 1.6 | 650 | 920 | 720 | 1090 | ||||
| S11-M-125/20 | 240 | 2080/1980 | 1.5 | 685 | 950 | 750 | 1100 | ||||
| S11-M-160/20 | 290 | 2540/2420 | 1.4 | 720 | 1200 | 780 | 1020 | ||||
| S11-M-200/20 | 340 | 3000/2860 | 1.3 | 895 | 1310 | 790 | 1190 | ||||
| S11-M-250/20 | 400 | 3520/3350 | 1.2 | 955 | 1320 | 900 | 1060 | 550x550 | |||
| S11-M-315/20 | 480 | 4210/4010 | 1.1 | 1185 | 1400 | 830 | 1285 | ||||
| S11-M-400/20 | 570 | 4970/4730 | 1 | 1240 | 1490 | 990 | 1140 | ||||
| S11-M-500/20 | 680 | 5940/5660 | 1 | 1660 | 1555 | 905 | 1450 | 660x660 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6 | 1780 | 1660 | 1090 | 1240 | |||
| S11-M-800/20 | 980 | 8250 | 0.8 | 2250 | 1810 | 1190 | 1310 | ||||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 2620 | 1880 | 1280 | 1420 | 660x820 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 3360 | 1970 | 1390 | 1530 | 820x820 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 3870 | 2000 | 1400 | 1730 | ||||
| S11-M-2000/20 | 1950 | 19140 | 0.6 | 5720 | 2320 | 1450 | 1960 | ||||
| S11-M-2500/20 | 2340 | 22220 | 0.5 | 6670 | 2420 | 1500 | 2120 | 1070x1070 | |||
नोटः
1तालिका में आयाम केवल संदर्भ के लिए हैं। इन्सुलेशन और डिजाइन कंपनी द्वारा प्रदान की गई रूपरेखा चित्रों के आकारों पर आधारित होना चाहिए।
2500kva और उससे कम के ट्रांसफार्मर के लिए, ऊपरी विकर्ण रेखा से ऊपर लोड हानि मूल्य डायन 11 या Ym11 जंक्शन समूह पर लागू होता है,और Lcad हानि मूल्य YynO जंक्शन समूह के लिए लागू विकर्ण रेखा Belrw.
3उपयोगकर्ता की आवश्यकताओं के अनुसार, कोर-कोर संरचना ट्रांसफार्मर प्रदान किया जा सकता है।
4उच्च वोल्टेज टैपिंग रेंज ±2x2.5% या ±5% के साथ ट्रांसफार्मर उपयोगकर्ता की जरूरतों के अनुसार उपलब्ध कराए जा सकते हैं।
5उपयोगकर्ता की आवश्यकताओं के अनुसार, 0.69kV के निम्न वोल्टेज वाले ट्रांसफार्मर उपलब्ध कराए जा सकते हैं।विशेष विनिर्देशों या गैर मानक उत्पादों के तकनीकी मापदंडों को आपूर्तिकर्ता और खरीदार के बीच परामर्श के माध्यम से निर्धारित किया जाता है.
6उपयोगकर्ता की आवश्यकताओं के अनुसार, 10kV/20kV दोहरे वोल्टेज (समायोज्य) ट्रांसफार्मर उपलब्ध कराए जा सकते हैं।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या कोई इंजीनियर तकनीकी सहायता के लिए मदद कर सकता है?
एकः हम इस क्षेत्र में कई साल हैं. हम इंजीनियरों ग्राहकों को किसी भी समस्या का समाधान करने में मदद उत्पाद के उपयोग में सामना.
प्रश्नः शिपमेंट के बारे में क्या?
एकः हम उत्पाद के वजन और मात्रा के अनुसार सबसे उपयुक्त परिवहन विधि का चयन करेंगे, बेशक, ग्राहक अपने स्वयं के फ्रेट फारवर्डर का भी उपयोग कर सकते हैं।
प्रश्न: भुगतान की शर्तों के बारे में क्या?
एकः आम तौर पर एल/सी, डी/ए, डी/पी, टी/टी आदि के माध्यम से।
प्रश्न:आपका MOQ क्या है?
एकः हमारा MOQ 1 टुकड़ा है।
प्रश्न:आपकी डिलीवरी का समय कितना है?
एः यह आपके उत्पाद की आवश्यकता और मात्रा पर निर्भर करता है। आम तौर पर, 5 सप्ताह उपलब्ध है।
