उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001、CE
मॉडल संख्या: S11-M-10kv
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: negotiable
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 5-8 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति मुँह 200 पीस
रेटेड वोल्टेज (केवी): |
6-11 |
कोई भार नही: |
100-2290W |
लोड(75℃): |
600-21200W |
नो-लोड करंट(%): |
1.5-0.4 |
वारंटी: |
1 वर्ष |
प्रतिबाधा वोल्टेज(%): |
4-5 |
चिन्ह, प्रतीक: |
Yyn0、Dyn11、Yzn11 |
कुल वजन (किग्रा): |
250-5980 |
रेटेड वोल्टेज (केवी): |
6-11 |
कोई भार नही: |
100-2290W |
लोड(75℃): |
600-21200W |
नो-लोड करंट(%): |
1.5-0.4 |
वारंटी: |
1 वर्ष |
प्रतिबाधा वोल्टेज(%): |
4-5 |
चिन्ह, प्रतीक: |
Yyn0、Dyn11、Yzn11 |
कुल वजन (किग्रा): |
250-5980 |

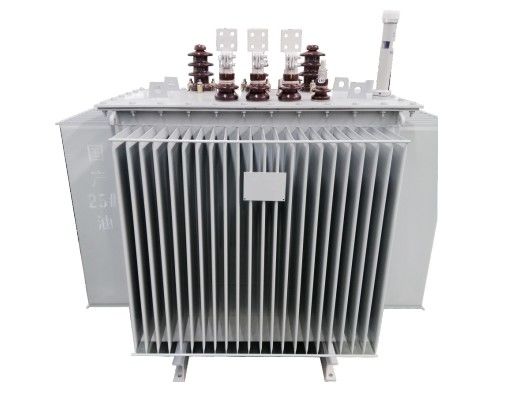

S11-M 10kV तेल से डूबा हुआ तीन चरण वाला पावर ट्रांसफार्मर
मुख्य तकनीकी मापदंड
| प्रकार | नामित वोल्टेज (kv) | प्रतीक | घाटा ((W) | निर्बाध भार धारा ((%) | प्रतिरोध वोल्टेज | कुल वजन | आयाम (मिमी) | ट्रैक स्पेसिंग ((मिमी) | |||
| कोई भार नहीं | भार ((75°C) | L | W | H | |||||||
| S11-M-30/10 | 6 6.3 10 10.5 11 /0.4 | Yyn0 Dyn11 Yzn11 | 100 | 630/600 | 1.5 | 4 | 250 | 700 | 490 | 860 | 400x400 |
| S11-M-50/10 | 130 | 910/870 | 1.3 | 315 | 720 | 540 | 920 | ||||
| S11-M-63/10 | 150 | 1090/1040 | 1.2 | 380 | 750 | 600 | 930 | ||||
| S11-M-80/10 | 180 | 1310/1250 | 1.2 | 430 | 790 | 680 | 930 | 400x450 | |||
| S11-M-100/10 | 200 | 1580/1500 | 1.1 | 480 | 800 | 810 | 950 | ||||
| S11-M-125/10 | 240 | १८९०-१८०० | 1.1 | 545 | 1100 | 750 | 1000 | ||||
| S11-M-160/10 | 280 | 2310/2200 | 1 | 675 | 1180 | 800 | 1020 | 550x550 | |||
| S11-M-200/10 | 340 | 2730/2600 | 1 | 730 | 900 | 910 | 1040 | ||||
| S11-M-250/10 | 400 | 3200/3050 | 0.9 | 830 | 1270 | 880 | 1060 | ||||
| S11-M-315/10 | 480 | 3830/3650 | 0.9 | 970 | 1360 | 960 | 1100 | 660x660 | |||
| S11-M-400/10 | 570 | 4520/4300 | 0.8 | 1150 | 1400 | 980 | 1140 | 660x750 | |||
| S11-M-500/10 | 680 | 5410/5150 | 0.8 | 1400 | 1530 | 1080 | 1220 | ||||
| S11-M-630/10 | 810 | 6200 | 0.6 | 4.5 | 1675 | 1560 | 1030 | 1250 | 660x820 | ||
| S11-M-800/10 | 980 | 7500 | 0.6 | 2045 | 1690 | 1170 | 1310 | 660x660 | |||
| S11-M-1000/10 | 1150 | 10300 | 0.6 | 2490 | 1820 | 1290 | 1410 | ||||
| S11-M-1250/10 | 1360 | 12000 | 0.5 | 3255 | 1840 | 1340 | 1630 | 820x820 | |||
| S11-M-1600/10 | 1640 | 14500 | 0.5 | 3635 | 2110 | 1410 | 1630 | ||||
| S11-M-2000/10 | 1940 | 18300 | 0.4 | 5 | 4520 | 2130 | 1430 | 1730 | |||
| S11-M-2500/10 | 2290 | 21200 | 0.4 | 5980 | 2250 | 1580 | 1890 | 1070x1070 | |||
नोटः
1तालिका में आयाम केवल संदर्भ के लिए हैं। स्थापना और डिजाइन कंपनी द्वारा प्रदान किए गए आयामों पर आधारित होना चाहिए।
2. 500kVA और उससे कम के ट्रांसफार्मर के लिए तालिका में विकर्ण रेखा से ऊपर लोड हानि का मूल्य Dyn11 या Yzn11 कनेक्शन समूह के लिए लागू होता है,
और लोड हानि मान कम हो तो विकर्ण रेखा Yyn0 कनेक्शन समूह पर लागू होती है।
3उच्च वोल्टेज टैपिंग रेंज ±2x2.5% या ±5% के साथ ट्रांसफार्मर उपयोगकर्ता की आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।
4उपयोगकर्ता की आवश्यकताओं के अनुसार, 0.69kV के निम्न वोल्टेज वाले ट्रांसफार्मर उपलब्ध कराए जा सकते हैं।
गैर-मानक उत्पादों का निर्धारण आपूर्तिकर्ता और खरीदार के बीच परामर्श के माध्यम से किया जाता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: आपका MOQ क्या है?
A:हमारा MOQ 1 pc है.
प्रश्नः क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान नहीं करते हैं।
प्रश्न: क्या आप अपने उत्पादों पर हमारा ब्रांड बना सकते हैं?
एकः हाँ. हम उत्पादों और पैकेज दोनों पर अपने लोगो मुद्रित कर सकते हैं यदि आप हमारे MOQ को पूरा कर सकते हैं.
प्रश्न: शिपिंग का तरीका क्या है?
एकः यह समुद्र के द्वारा भेज दिया जा सकता है, हवा या एक्सप्रेस द्वारा ((EMS,UPS,DHL,TNT,FEDEX और ect).कृपया आदेश रखने से पहले हमारे साथ पुष्टि करें.
प्रश्न: पैकिंग की आपकी शर्तें क्या हैं?
एकः आम तौर पर, हम अपने माल को तटस्थ बक्से और भूरे रंग के कार्टन में पैक करते हैं। हम आपके प्राधिकरण पत्र प्राप्त करने के बाद आपके ब्रांडेड बक्से में भी सामान पैक कर सकते हैं।
