उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: CCC、CE
मॉडल संख्या: बीडब्ल्यूएक्स
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 5-8 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति मुंह 10000 पीसी
वारंटी: |
1 वर्ष |
परिचालन तापमान: |
-25°C से 60°C |
सुरक्षा स्तर: |
आईपी45/आईपी55/आईपी65 |
स्थापना: |
दीवार पर टंगा हुआ |
वोल्टेज: |
कम वोल्टेज |
रंग: |
ग्रे |
स्थापित सत्ता: |
3-200 किलोवाट |
ग्रिड से जुड़ा वोल्टेज: |
220-380 वी |
वारंटी: |
1 वर्ष |
परिचालन तापमान: |
-25°C से 60°C |
सुरक्षा स्तर: |
आईपी45/आईपी55/आईपी65 |
स्थापना: |
दीवार पर टंगा हुआ |
वोल्टेज: |
कम वोल्टेज |
रंग: |
ग्रे |
स्थापित सत्ता: |
3-200 किलोवाट |
ग्रिड से जुड़ा वोल्टेज: |
220-380 वी |

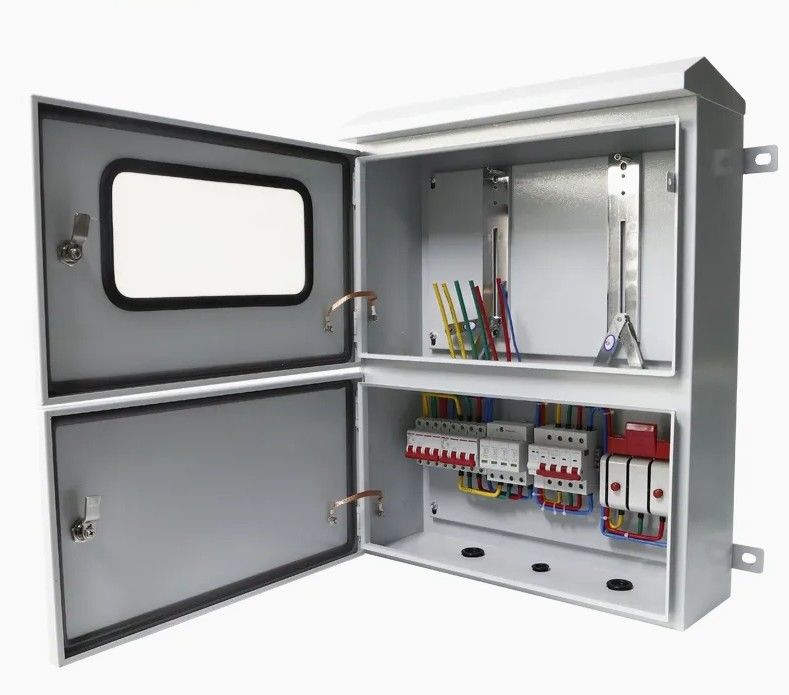

बीडब्ल्यूएक्स ग्रिड कनेक्टेड बॉक्स एकल चरण/तीन चरण ग्रिड कनेक्शन IP45/ IP55/ IP65
संक्षेप में
इस उत्पाद का उपयोग मुख्य रूप से घरेलू वितरण सौर ऊर्जा ग्रिड-कनेक्टेड बिजली उत्पादन प्रणाली, छोटे औद्योगिक और वाणिज्यिक सौर ऊर्जा उत्पादन प्रणाली में किया जाता है।ग्रिड-कनेक्टेड इन्वर्टर और बिजली ग्रिड के बीच सीरीज कनेक्टेड, उत्पाद में द्वीप विरोधी सुरक्षा चेक वोल्टेज बंद वोल्टेज हानि यात्रा ग्रिड कम वोल्टेज, बिजली ग्रिड ओवरवोल्टेज, इनपुट बिजली संरक्षण, प्रणाली ओवर करंट,बिजली ग्रिड अलगाव और सुरक्षा की एक श्रृंखलाबिजली की सटीक मीटरिंग, ट्रांसमिशन और बुद्धिमान संचालन नियंत्रण घरेलू ग्रिड-कनेक्टेड बिजली उत्पादन प्रणाली का एक आवश्यक हिस्सा है।और उत्पादों ने उद्योग मानक सीसीसी प्रमाणन और सीई प्रमाणन पारित किया है.
मुख्य विशेषता
मापने वाले मीटरों और कलेक्टरों की स्थापना की जगह आरक्षित करें;
मीटरिंग मीटर खिड़की, लीड सील (विरोधी चोरी) हो सकती है; उत्पाद की एकीकृत डिजाइन अवधारणा, वितरण भाग और मीटरिंग भाग पूरी तरह से अलग हैं,विद्युत चुम्बकीय हस्तक्षेप को कम करनाविभिन्न क्षेत्रों और स्वीकृति मानकों की जरूरतों को पूरा करने के लिए विभिन्न प्रकार के स्व-संयोजित ओवरवोल्टेज और अंडरवोल्टेज प्रोटेक्टर,फोटोवोल्टिक विशेष रीक्लोसर सर्किट ब्रेकर वैकल्पिक हैं;ढक्कन खोलने के लिए एक पेशेवर कुंजी की आवश्यकता होती है, पेशेवर प्रबंधन प्राप्त करना;
स्प्रे बॉक्स और स्टेनलेस स्टील बॉक्स वैकल्पिक; बाहरी स्थापना, सुरक्षित उपयोग;
विशेष आवश्यकताओं और कार्य अनुकूलन का समर्थन करें।
मुख्य तकनीकी मापदंड
| उत्पाद मॉडल | BWX ((मोनोफेज) | BWX ((तीन चरण) |
| स्थापित शक्ति | 3KW~20kW | 3KW~200KW |
| इन्वर्टर इनपुट चैनल | 1 रास्ता / 2 रास्ता / 3 रास्ता / 4 रास्ता (ऊपर की सिफारिश की बस बॉक्स) | |
| ग्रिड से जुड़े आउटपुट चैनलों की संख्या | मार्ग 1 | |
| ग्रिड कनेक्शन की आवश्यकता | एकल चरण/तीन चरण ग्रिड कनेक्शन | |
| ग्रिड से जुड़ा वोल्टेज | एसी:220 | एसी:380 |
| स्विचिंग क्षमता | 20A-100A | 32A-400A |
| शॉर्ट सर्किट सुरक्षा | ||
| अतिभार संरक्षण | वहाँ हैं | |
| बिजली सुरक्षा | वहाँ हैं | |
| अलगाव संरक्षण | वहाँ हैं ((नामिक धाराःIn:20KA,lmax:40KA,Up≤4kV) | |
| अलगाव संरक्षण (दृश्य ब्रेकपॉइंट) | हाँ (चाकू ब्रेक/हैंड पुल डिस्कनेक्टिंग स्विच) | |
| स्वचालित पुनः बंद करना | वहाँ हैं | |
| ग्रिड से जुड़ा स्विच | वहाँ हैं | |
| ग्रिड से जुड़ा स्विच | ||
| स्व-डुप्लेक्स ओवरवोल्टेज और अंडरवोल्टेज प्रोटेक्टर (वैकल्पिक) 40A ~ 125A | 1विद्युत ग्रिड बिजली की विफलता या पूर्वाग्रह > 20%, स्वतः डिस्कनेक्ट (आंतरिक डिस्कनेक्ट); 2जब विद्युत ग्रिड सामान्य स्थिति में लौटता है, तो स्वचालित चूषण (आंतरिक कनेक्शन); |
|
| फोटोवोल्टिक विशेष छोटे पुनः बंद सर्किट ब्रेकर (वैकल्पिक) 20A ~ 100A | 1बिजली ग्रिड बिजली की विफलता या पूर्वाग्रह > 20%, स्वचालित स्विचिंग (ऑपरेशन हैंडल क्रिया); 2जब विद्युत ग्रिड सामान्य स्थिति में लौटता है, तो स्वचालित रूप से बंद हो जाता है (ऑपरेशन हैंडल क्रिया); 3मैनुअल ऑपरेशन और स्वचालित ऑपरेशन स्विच किया जा सकता है; 4. दबाव बंद करने की जाँच करें |
|
| प्लास्टिक के मामले को फिर से बंद करना (वैकल्पिक) 40A-400A | 1बिजली ग्रिड बिजली की विफलता या पूर्वाग्रह > 20%, स्वचालित ट्रिप (लंबाई ट्रिप समय 0 ~ 10S समायोज्य >; 2. विद्युत ग्रिड सामान्य, स्वचालित बंद करने के लिए वापस आ जाता है; 3मैनुअल ऑपरेशन और स्वचालित ऑपरेशन स्विच किया जा सकता है; 4चरण सुरक्षा की कमी, ब्रेक शून्य सुरक्षा5: दबाव बंद की जाँच करें |
|
| पर्यावरणीय प्रयोज्यता | ||
| तापमान और आर्द्रता | ऑपरेटिंग तापमानः -25 से +60°C भंडारण तापमानः-40 से +70°C आर्द्रताः0-90% ठंढ नहीं; गैर संक्षारक गैस साइटें (यदि कोई हो, तो निर्दिष्ट करें) |
|
| सेवा ऊंचाई | ≤ 3000M | |
| नमक छिड़काव प्रतिरोध | मानक नमक छिड़काव परीक्षण 336 घंटे | |
| पारंपरिक पैरामीटर | ||
| बॉक्स सामग्री | स्टेनलेस स्टील, कोल्ड रोल्ड प्लेट स्प्रे, स्टेनलेस स्टील स्प्रे, ग्लास फाइबर प्रबलित प्लास्टिक (एसएमसी),पारदर्शी प्लास्टिक बॉक्स | |
| सुरक्षा वर्ग | बाहरी IP45/IP55/IP65 | |
| बॉक्स का प्रकार | गेज के साथ डबल डोर (वितरण डिब्बा, मीटरिंग डिब्बा) मीटरिंग डिब्बा के बिना एकल दरवाजा (वैकल्पिक) | |
| स्थापना मोड | दीवार पर लगाए हुए | |
| बॉक्स का आकार ((L*W*H) मिमी | ऑन-डिमांड अनुकूलन | |
