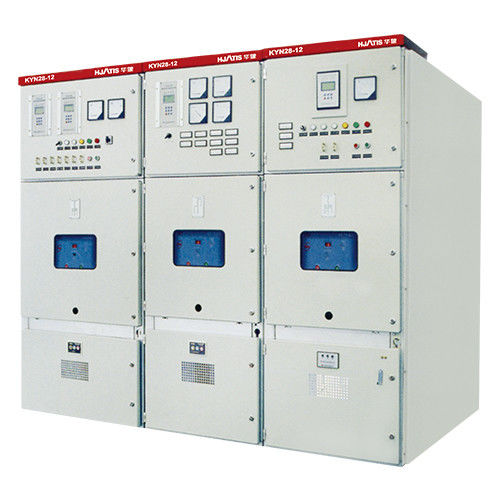

शीट ओपन एसी मेटल बंद हाई वोल्टेज स्विच कैबिनेट KYN28-12 (Z) सीरीज IP4X IP2X

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: HJATIS

प्रमाणन: IEC298,GB3906,DL/T404

मॉडल संख्या: केवाईएन28-12 (जेड)

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: negotiable

पैकेजिंग विवरण: एच: 2200、2300मिमी; डब्ल्यू: 800、1000मिमी; एल: 1500、1660मिमी

प्रसव के समय: 4-7 सप्ताह

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

आपूर्ति की क्षमता: प्रति मुँह 120 सेट

सबसे अच्छी कीमत पाएं
अब संपर्क करें
विनिर्देश
प्रमुखता देना:

धातु बंद उच्च वोल्टेज स्विच कैबिनेट

,

शील्ड उच्च वोल्टेज कैबिनेट

,

शीट उच्च वोल्टेज स्विच कैबिनेट

वोल्टेज:
उच्च वोल्टेज
परिचालन तापमान:
-15°C से 40°C तक
वर्तमान मूल्यांकित:
630ए-5000ए
सुरक्षा स्तर:
IP4X,IP2X
नामित वोल्टेज:
3.6 केवी-12 केवी
आवृत्ति:
50 हर्ट्ज
आवेदन:
विद्युत संचरण और वितरण
वारंटी:
1 वर्ष
वोल्टेज:
उच्च वोल्टेज
परिचालन तापमान:
-15°C से 40°C तक
वर्तमान मूल्यांकित:
630ए-5000ए
सुरक्षा स्तर:
IP4X,IP2X
नामित वोल्टेज:
3.6 केवी-12 केवी
आवृत्ति:
50 हर्ट्ज
आवेदन:
विद्युत संचरण और वितरण
वारंटी:
1 वर्ष
विवरण
शीट ओपन एसी मेटल बंद हाई वोल्टेज स्विच कैबिनेट KYN28-12 (Z) सीरीज IP4X IP2X

शीट ओपन एसी मेटल बंद स्विच कैबिनेट KYN28-12 (Z) सीरीज IP4X IP2X



उत्पादविवरण:
KYN28-12(Z) sheathed open AC metal closed switchgear (hereinafter referred to as switchgear) is suitable for the complete set of distribution and installation of three-phase AC 50hzN 3HZC 3N 612kv monocular line breakage systemविद्युत सर्किट के नियंत्रण, सुरक्षा और निगरानी का व्यापक रूप से विद्युत ऊर्जा, धातु विज्ञान, पेट्रोकेमिकल,शहरी निर्माण और अन्य उद्योग.
स्विचगियर IEC298, GB3906, DL/T404 और अन्य मानकों की आवश्यकताओं को पूरा करता है, और एक आदर्श "पांच रक्षा" कार्य है।
स्विचगियर को VD4, EV12, VB2, VS1 ((ZN63A) के साथ कॉन्फ़िगर किया जा सकता है। ZN18 (VK) सर्किट ब्रेकर।



सामान्य उपयोग के वातावरण की स्थितिः
ऊंचाई ≤ 1000 मीटर;
परिवेश का तापमानः -15 °C ~ 40 °C;
भूकंपीय तीव्रताः ≤ 8 वर्ग;
सापेक्ष आर्द्रताः ≤ 95% (दैनिक औसत) ≤ 90% (मासिक औसत);
उपयोग की जगहः आग, विस्फोट का खतरा, गंभीर संदूषण, रासायनिक संक्षारण और लगातार तेज कंपन नहीं।
नोटः उपरोक्त वातावरण के सामान्य उपयोग के अलावा, आदेश देते समय विशेष निर्देशों की आवश्यकता होती है।



उत्पादविशेषताएं:
स्विचआउट मुख्य रूप से कैबिनेट बॉडी और हटाने योग्य भागों (संक्षिप्त रूप से हैंड कार) से बना है, खोल सुरक्षा ग्रेड ip4x है और प्रत्येक डिब्बे की सुरक्षा ग्रेड ip2x है,ऊपरी पहुँच लाइन के साथ, केबल प्रवेश और निकास लाइन और अन्य कार्यात्मक योजनाओं। स्थापना, कमीशन और स्विचगियर के रखरखाव कैबिनेट के सामने और कैबिनेट के पीछे किया जा सकता है।
स्विचगियर एल्यूमीनियम और जिंक शीट से बना है, सीएनसी मशीन उपकरण द्वारा संसाधित, बहु गुना किनारे के साथ, सुंदर उपस्थिति, उच्च परिशुद्धता, उच्च शक्ति,क्षरण प्रतिरोध और ऑक्सीकरण प्रतिरोध.



तकनीकी पैरामीटरः

शीट ओपन एसी मेटल बंद हाई वोल्टेज स्विच कैबिनेट KYN28-12 (Z) सीरीज IP4X IP2X 0



उत्पाद स्थापनाः

स्विचगियर को सूखे, स्वच्छ, वेंटिलेटेड वितरण कक्ष में स्थापित किया जाना चाहिए। The installation requires that the basic frame and floor of the switchgear in the distribution room have been completed and that the decoration of the door window and the indoor lighting and ventilation works in the distribution room should be basically completed.
स्विचआउट के आधार और माउंटिंग आयाम:
स्विचगियर की एकल पंक्ति में, सामने के गलियारे में 2.5 मीटर से अधिक और दोहरी पंक्ति में 3 मीटर से अधिक का उपयोग करना उचित है।
परिवहन की प्रक्रिया में, स्विचगियर को परिवहन के विशिष्ट साधनों जैसे क्रेन या फोर्कलिफ्ट का उपयोग करना चाहिए, रोलर लेबर के उपयोग को सख्ती से प्रतिबंधित करना चाहिए,और सख्ती से इसे एक साथ ले जाने के लिए कैबिनेट शरीर में सर्किट ब्रेकर धक्का करने के लिए मनाकैबिनेट स्थापित होने के बाद ही हैंडकार्ट को संबंधित डिब्बे में धकेलना होगा।
स्विचगियर के लिए स्थापना के चरण इस प्रकार हैं:
1- बसबार कमरे के पीछे की सील हटा दें।
2. केबल सील को खाली करें.
3.सेकंडरी केबल स्लॉट की कवर प्लेट को उतार दें.
4इस समय स्विचगियर का एक अनुक्रमिक संयोजन, यदि स्विचगियर की एक पंक्ति की संख्या 10 से अधिक है, तो संयोजन के मध्य से दोनों ओर की सिफारिश की जाती है।स्थापना लंबवतता का अनुमेय विचलन 1 है.5 मीटर, लाइन कैबिनेट का विचलन 5 मिमी से कम नहीं है, और कैबिनेट अप्रत्यक्ष रूप से 2 मिमी से अधिक नहीं है।
5स्विचगियर को इकट्ठा करने के बाद, स्विचगियर को आधार से जोड़ने के लिए एम12 बोल्ट का उपयोग किया जा सकता है, या स्विचगियर को आधार से जोड़ने के लिए वेल्डिंग का उपयोग किया जा सकता है।
जांचें कि मुख्य बस्टबार आवरण अच्छी स्थिति में है, बस्टबार संपर्क सतह को साफ करें, प्रवाहकीय पेस्ट लगाएं, और बस्टबार को मुख्य बस्टबार आवरण में पास करें।मुख्य बसबार की स्थापना स्विचगियर की स्थापना के साथ ही की जानी चाहिए ताकि पूरे कैबिनेट की स्थापना के बाद मुख्य बस पहनने की कठिनाई से बचा जा सके.
स्विचगियर स्थापित होने के बाद, प्रत्येक कैबिनेट के मुख्य ग्राउंड वायर को कनेक्टरों से कनेक्ट करें।



अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: उद्धरण प्राप्त करने के लिए समय सीमा के बारे में क्या?

एकः आम तौर पर, हम अपनी जांच प्राप्त करने और तकनीकी विवरण की पुष्टि के बाद 24 घंटे के भीतर एक उद्धरण प्रदान करते हैं।

प्रश्न: भुगतान के तरीकों के बारे में क्या?

A:1. 30% टी/टी अग्रिम जमा के रूप में, शिपिंग दस्तावेजों के खिलाफ संतुलन

2100 हजार अमरीकी डालर से अधिक के आदेश के लिए दृष्टि पर अपरिवर्तनीय एल/सी

3. पुराने व्यापार भागीदार के लिए, हम अन्य विशेष शर्तों के लिए एक साथ बातचीत कर सकते हैं

प्रश्न: वारंटी कब तक है?

उत्तर: सभी उत्पादों की एक वर्ष की वारंटी है।
